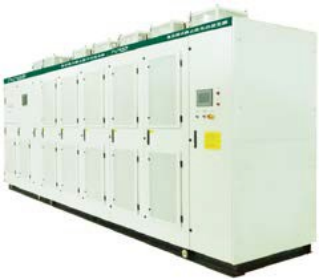

產品綜述 PRODUCT.OVERVIEW

本公司將先進的無功補償技術、APF 技術相結合，成功研制出高性能靜止無功發生器（SVG），SVG 是利用可關斷大功率電力電子器件 (IGBT)，組成自換相橋式電路，經過電抗器并聯在電網上，適當?shù)恼{(diào)節橋式電路交流側輸岀電壓的幅值和相位，或者直接控制其交流側電流，發出感性或者容性無功，SVG 作為有源型補償裝置，不僅可以實時快速檢測負載動態變化，同時可以對 5、7、11、13 次特征諧波電流進行跟蹤治理，靜止無功發生器分為非防爆型和防爆型兩大類別。

產品用途 PRODUCT USAGE

?提高電網功率因數，大幅降低線路電流，節能降耗

SVG 可根據電網中無功含量自動補償無功，使功率因數維持在 0.95~0.99 以上

?提高電網末端設備供電電壓，維持電壓穩定

SVG 可以快速支撐電壓，維持供電末端毎個負載的電壓都可以保持在穩定的范圍內，大大地降低了電壓波動對電網設備的危害。

?消除電網內諧波污染

SVG 可以有效治理非線性負載產生的 5、7、11、13 次特征諧波，減少諧波對供電系統及用電設備的影響。

?完美的補償效果

SVG 可以實時地動態補償電網無功，保持功率因數無限接近 1。冋時治理特征諧波，保護其他用電設備不受諧波干擾，極大改善電網電能質量。

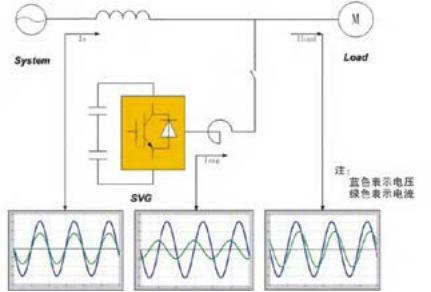

補償無功前電網電壓和電流    補償無功后電網電壓和電流    補償無功、諧波和負序前電網電流  補償無功、諧波和負序后電網電流

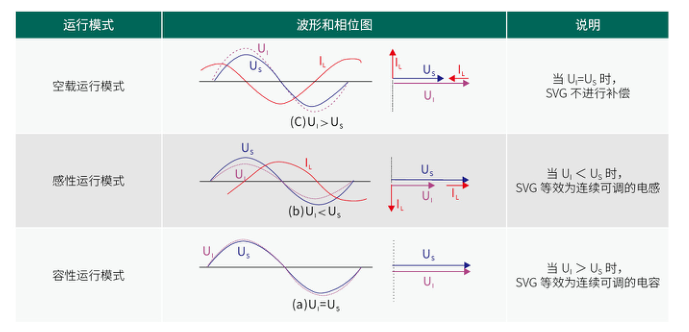

             工作原理 HOW IT WORKS

SVG 利用可關斷大功率電力電子器件（IGBT）組成自換相橋式電路，經過電抗器并聯在電網上，適當?shù)恼{(diào)節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流，就可以使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償?shù)哪康摹?/span>

產品特點 PRODUCT.FEATURES

? SVG 可對被補償設備無功功率跟蹤補償，動態響應性能好。

SVG 采用鋁板散熱器和水冷散熱為其內部IGBT 等大功率發熱器件提供良好的散熱環境，延長功率器件使用壽命，保證安全可靠運行。

?補償功能多樣化

可單獨自動補償無功，自動補償終端電壓及治理諧波。

?采用先進的控制技術

SVG 控制核心采用美國 TI 公司的高速處理器，運算速度快；采用 16 位高精度 AD 采樣芯片，采樣精度高，使其對無功功率的計算更加精確，動態跟蹤補償性能更加優越。

?多種補償方式

SVG 可以根據現場實際情況，采用集中補償、區域補償、就地補償多種方案。除單臺補償外，也可多臺并聯使用，同時可以與上級供電系統無功功率補償設備組成多級補償，形成覆蓋整個供電系統的無功功率補償網絡。

?諧波含量極低

SVG 采用了 SPWM 技術、三電平技術和多重化技術，不僅自身產生的諧波含量極低，還能夠?qū)ω?fù)載的諧波和無功進行補償，治理一定量被補償電網的諧波（5 次、7 次各 25%、11 次、13 次各 15%）。

?完善的軟硬件保護

具有過流、短路、過壓、欠壓、缺相、三相不平衡、通訊斷、光纖斷、冷卻風機故障以及 IGBT 超溫等軟硬件保護。

?模塊化結構設計

- 采用新型的多電平逆變器結構，實現逆變器串聯，盡可能減少設備的體積、提高功率密度；

- 功率單元的結構和電氣性能完全一致，單元可以互換，安裝與維護簡單、工作量??；

- 占地面積小，特別適合于對占地面積要求較高的場合，而且可做成移動式裝置。

?大功率采用全水冷技術

高壓 SVG 采用內外水隔離散熱，滿足散熱要求。水冷系統在運行時穩定輸出定溫、定壓、定量的去離子水，有效冷卻發熱半導體器件，使設備工作于合適的溫度范圍以內，我司水冷系統有以下優點：

- 散熱效率高，長期運行成本低；

- 運行噪聲顯著降低；

- 關鍵部件儀表均為國際一線品牌產品，保證系統可靠運行；

- 主水泵與備用水泵輪換運行，延長使用壽命。

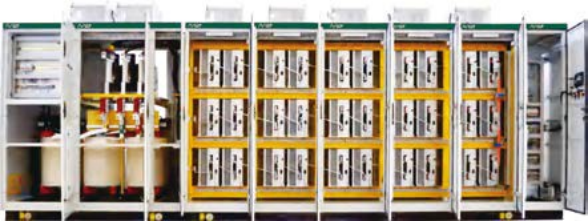

?水冷功率單元

- 功率單元使用 H 橋級聯結構，有效減少單元布置所需空間。單元間采用抽屜式豎向?qū)盈B布置，同一相單元抽屜間串聯連接；

- 單元冷卻水管采用并聯接入方式，保證流量均勻分布；

- 主要熱源元器件布置于散熱器表面，可通過調節冷卻水流量，響應不同的散熱需求；

- 采用層疊母排設計，寄生電感小、單元結構緊湊；

- 功率單元進水口、出水口為雙截流快速接頭，方便功率單元的更換；

- 關鍵器件均采用德國、日本等原裝進口產品。

技術優勢 TECHNICAL ADVANTAGES

SVG 是基于電壓源型變流器的補償裝置，實現了無功補償方式質的飛躍。它不再采用大容量的電容，電感器件，而是通過大功率電力電子器件的高頻開關實現無功能量的變換。有如下優勢：

- 響應速度更快 - 電壓波動抑制能力更強

- 運行范圍更寬 - 補償功能多樣化

- 動態治理電網特征諧波 - 模塊化結構設計，占地面積小

- 界面人性化設計，全自動智能控制、智能運行 - 高效散熱系統，水水換熱、熱管換熱

- 自身運行損耗低，運行經濟性好 - 可采用遠程監測方式，實現無人值守運行

- 實時自檢、實時記錄、實時檢測及補償 - 標配節水電動閥，全自動控制，節約外部冷卻水

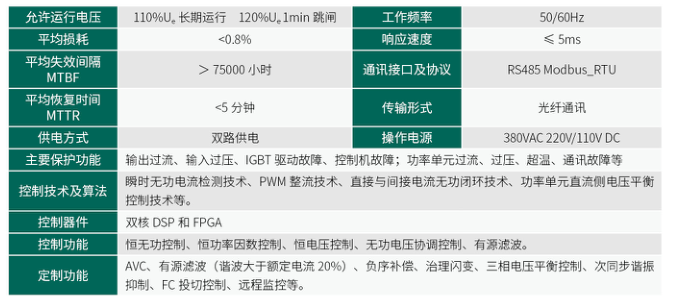

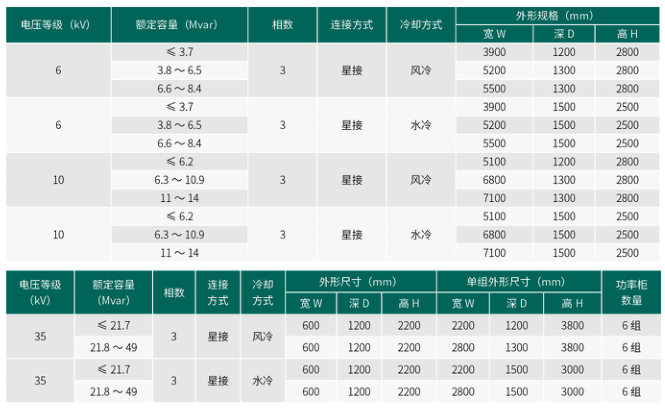

技術參數 TECHNICAL.PARAMETERS

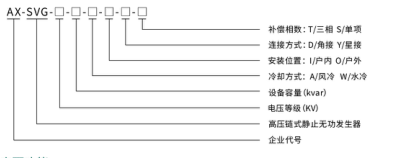

型號說明 MODEL DESCRIPTION

主要功能 KEY FEATURES

SVG 并聯于電網中，相當于一個可變的無功電流源，其無功電流可以快速地跟隨負荷無功電流的變化而變化，自動補償系統所需無功功率。 SVG 的主要功能如下：

?無功補償，提高功率因數。大幅降低線路電流，節能降耗。

SVG 設備可以自動檢測電網內無功含量，根據無功含量自動調節補償無功，不會出現欠補和過補等情況，使功率因數維持在 0.95 以上。

?諧波動態實時治理，提高供電質量，減少用電設備故障，提高供電質量。

SVG 設備可以有效的補償 5 次、7 次、11 次和 13 次諧波，5 次和 7 次諧波補償能力為額定的 25%，11 次和 13 次補償能力為額定的 15%。

?電壓補償功能，提高電網電壓穩定性，提高末端供電電壓

SVG 可以快速支撐電壓，維持送電末端每個負載的電壓都可以保持在所需電壓的范圍內，大大提高了電網電壓的穩定性，降低了電壓波動對電網中設備的危害。
